Welke type schepen

Welke type schepen meren aan bij de

 Containerhaven  BTT Vossenberg II ?

Hier kunnen binnenvaart schepen aanmeren van Klasse IV zoals,
Mironi afmeting 84.5 meter lang x 7 meter breed
Dieze hopper afmeting 85 meter lang x 9.5 meter breed
Mer Green afmeting 84.77 meter lang x 9.6 meter breed
Mer Blue afmeting 84.90 meter lang x 9.6 meter breed
De gemiddelde container vracht zijn 30 containers (40-voet=2 TEU) per klasse IV schepen
2 lagen x 5 x 3 containers = 30 container (40-voet=2 TEU) zie onderstaande foto.

Mer-Blue 2 lagen x 5 x 3 = 30 containers (40-voet=2 TEU)

De Mer Blue (klasse IV) kan 3 lagen x 5 x 3 containers = 45 containers (40-voet=2 TEU) vervoeren.
In de Rotterdamse haven worden standaard de klasse IV schepen containers 3-hoog geladen.
De planning wordt zo gemaakt dat de bovenste laag voor de terminal in Oosterhout bestemd is.
Het schip vaart daarna door naar Tilburg, waar het zonder problemen met 2 lagen onder de bruggen over het Wilhelminakanaal door kan varen.

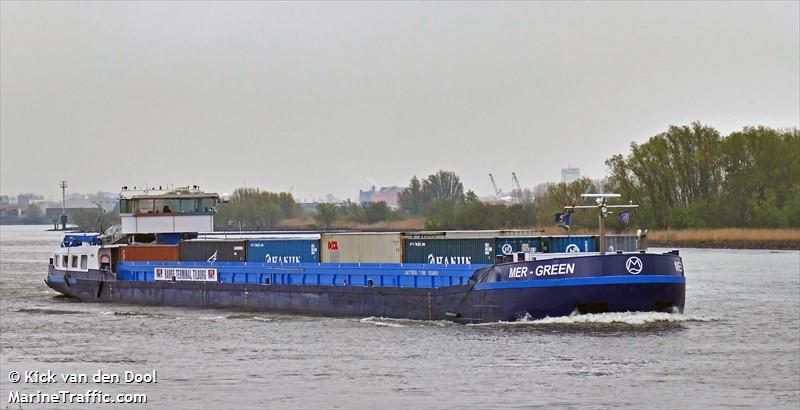

Binnenvaartschip:

Mer Green

Bouwjaar:

2011

Voortstuwing:

Volvo D 16MH, 552 kW/750 pk, 1900 rpm

Aantal TEU

?

Lengte:

84.77 meter

Breedte:

9.60 meter

Diepgang:

3.20 meter

Tonnage:

1499 ton

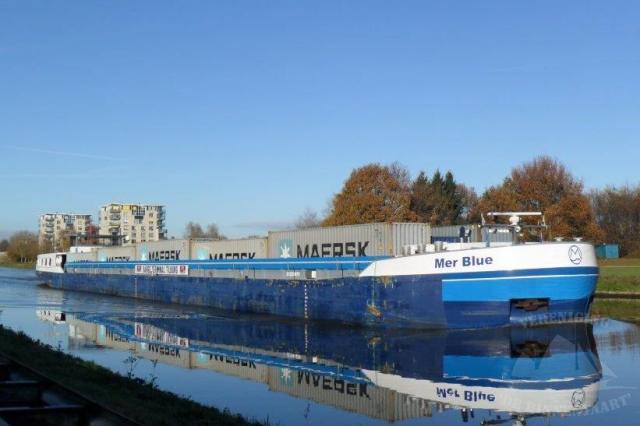

Binnenvaartschip:

Mer Blue

Bouwjaar:

2012

Voortstuwing:

Volvo Penta 750 pk

Aantal TEU

90

Lengte:

84.90 meter

Breedte:

9.60 meter

Diepgang:

2.83 meter

Tonnage:

1500 ton

Motortype:

D16MH

Kopschroef:

400 pk  Scania – van Tiem

Containers van 40-voet oppervlakte afmetingen:
Lengte  - 5 x 12.20 mtr = 61 meter
Breedte  - 3 x 2.44 mtr =  7.32 meter
2 lagen x 5 container lengte x 3 container breedte = 30 containers van 40 ft = 2 x 30 = 60 TEU:

TEU

TEU is de aanduiding voor de afmetingen van containers. De afkorting staat voor Twenty Foot Equivalent Unit. 1 TEU is een container van 20 voet lang, 8 voet breed en meestal 8,5 voet hoog. In het metrieke stelsel uitgedrukt is een TEU 6,10 meter lang, 2,44m breed en 2,59m hoog. Een container van 40-voet lang geldt als 2 TEU. Het externe volume van 1 TEU is 1360 kubieke voet, dit is 38,51 kubieke meter.

De meest voorkomende containers, die worden gebruikt voor het vervoer op containerschepen en op vrachtwagens, zijn 2 TEU.

40 ft standaard container : LxBxH = 2 TEU  Buitenmaat ca.:    12,20 x 2.44 x 2,59 m
20 ft standaard container : LxBxH  = 1 TEU Buitenmaat ca.:      6,06 x 2.44 x 2,59 m

Container-terminal Vossenberg 2
uitvergroting bovenste foto

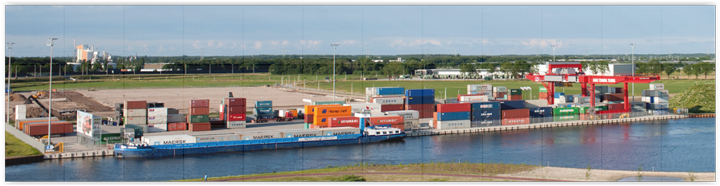

Bovenste foto Container-terminal Vossenberg 2

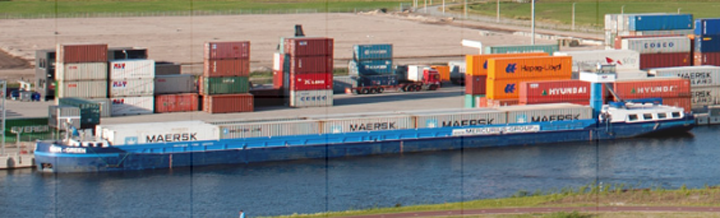

Onderste foto een uitvergroting van bovenste foto bij  Klasse IV Binnenvaartschip Mer Green

2 lagen x 5 container lengte x 3 container breedte = 30 containers van 40 ft = 2 x 30 = 60 TEU:

Mer-Green 2 lagen 2 x 5 x 3 = 30 containers
