Bolpanorama Sferische virtuele panorama

Spherical = Bolpanorama


De omgeving wordt op de graad nauwkeurig in de rondte gefotografeerd met een fisheye lens en een speciale panoramakop.

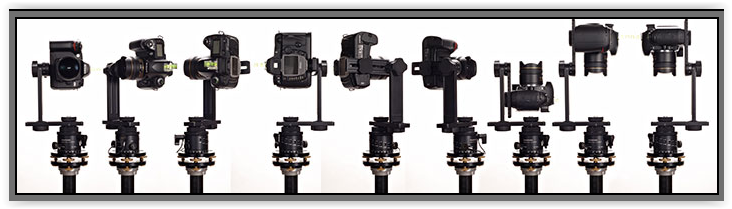

9 camera positie's

9 foto’s van de omgeving 6 foto’s in het rond, 1 foto van de lucht en 2 foto’s van de bodem.
 (zie bovenstaand voorbeeld)

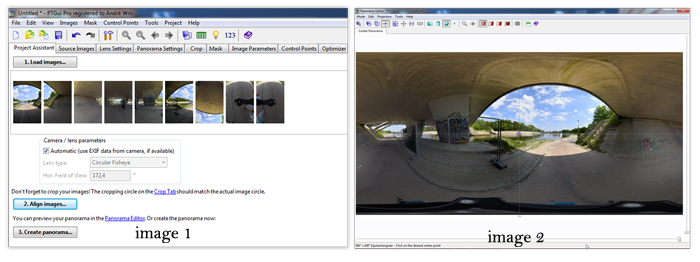

ptgui-equirectangular

9 foto’s worden in speciale software gestitched (image 1) tot een zogenaamde equiretangular panorama (image 2).
Dit is een panorama van de omgeving van 360 x 180 graden, met een beeldgroote verhouding van 2:1 (breedte 2:1 hoogte).

Wereldkaart en Wereldkaart + 2 stereografische projectie's (platgeslagen)

Deze equiretangular (image 2) van de omgeving is te vergelijken als het ware met de platte wereldkaart (image 3) .
Deze wereldkaart/equiretangular (image 4) kan wiskundig dmv een software panorama viewer omgezet worden tot een (image 5 – 6) wereldbol/spherical.

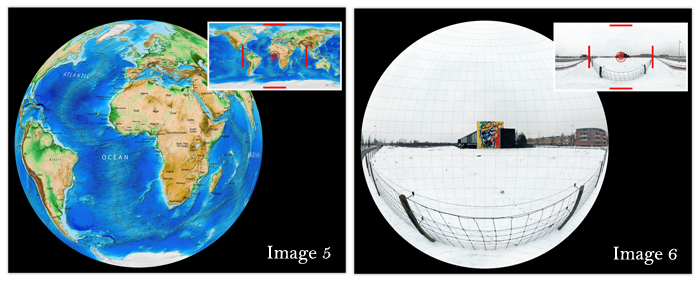

wereldbol versus bolpanorama

Klik hier en ga naar pagina Globe-wereldkaart zoals image 6  beleef het zelf en beweeg de muis over de Globe en zie de verhouding met de kaart rechtsboven.

Globe bolvormige Wereldkaart - voorbeeld Globe verhouding platte kaart

De globe (image 7) is een duidelijk voorbeeld van een bolvormige kaart, een schaalmodel van de Aarde. Image 8 is een voorbeeld van platte kaart die opgerold is tot een bolachtige aarde.

U bevindt zich dan als het ware binnen in het midden van de wereldbol

U bevindt zich als het ware binnen in het midden van de wereldbol deze vorm heet spherical , waar u als kijker zelf bepaalt in welke richting u 360 graden horizontaal en 180 graden vertikaal rond kunnen kijken. Om deze reden noem ik deze 360 graden panorama’s met een beeldverhouding van 2:1 “Bolpanorama”.
Omdat we als kijker technisch gezien midden in de Bolpanorama staan en zo  volledig rondom kunnen kijken zowel horizontaal als vertikaal.

Klik hier en ga naar pagina Gridlijnen zoals image 9 beleef het zelf U bevindt zich als het ware binnen in het midden van de (wereldbol - spherical) Bolpanorama.

Twee platgeslgen boloppervalkte

Een stereografische projectie (platgeslagen) (Image 10) is een afbeelding van een boloppervlak op een plat vlak (voorzijde en achterzijde).

little planet

Een inversed stereografische projectie is een zogenaamde kleine aarde (little planet).

Klik hier en ga naar de pagina Google Earth  “vlieg met Google Earth naar een spherical
(bol)panorama “

woordenboek

Spherical definitie:
bolvormig ; bol ; kogelvormig ; sferisch ; rond ; kogelrond

Sferische definitie:
Bol ; Bolle vorm ; Bolrond ; Bolvormig ; Kogelrond ; Rond

Hoe komt André aan de naam bolpanorama?


Globe versus Spherical (Sferische virtuele) panorama.

Globe versus spherical/sferische virtuele panorama

Het is eigenlijk heel simpel te verklaren, een 360 graden panorama met beeldverhouding 2:1 is te vergelijken met een globe zoals iedereen die kent als onze aarde.
Een draaibare bol waarop onze landkaart er rond omheen weergegeven wordt met noordpool en zuidpool.
Bij de globe (bolvormig model) bevind de kijker zich niet IN de bol maar bevind zich erbuiten.
Maar bij een 360 graden spherical/sferische virtuele panorama (2:1) bevind de kijker zich als het ware binnen in het midden van de denkbare globe (bolvormig model) staan en kunnen 360 graden horizontaal en 180 graden vertikaal rondkijken.
Ter verduidelijking noem ik deze 360 graden spherical/sferische virtuele panorama (2:1) “Bolpanorama”.

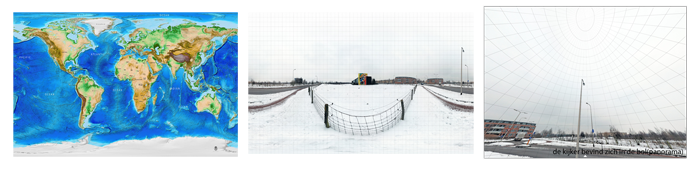

Platte wereldkaart (equirectangular) versus spherical (Sferische virtuele) panorama.

Platte wereldkaart (equirectangular) versus Spherical/Sferische virtuele panorama 700

Een equirectangular is te vergelijken met een platte wereldkaart zoals die iedereen kent van de lagere school.
We converteren de equirectangular met een software panorama viewer en kunnen de spherical/sferisch gecreërde panorama virtueel bekijken.
De panorama viewer heeft van een equirectangular een spherical/sferisch panorama gemaakt waarbij de kijker zich als het ware binnen in het midden van de denkbare globe (bolvormig model) staan en kunnen 360 graden horizontaal en 180 graden vertikaal rondkijken.
Ter verduidelijking noem ik deze 360 graden spherical/sferische virtuele panorama (2:1) “Bolpanorama”.
